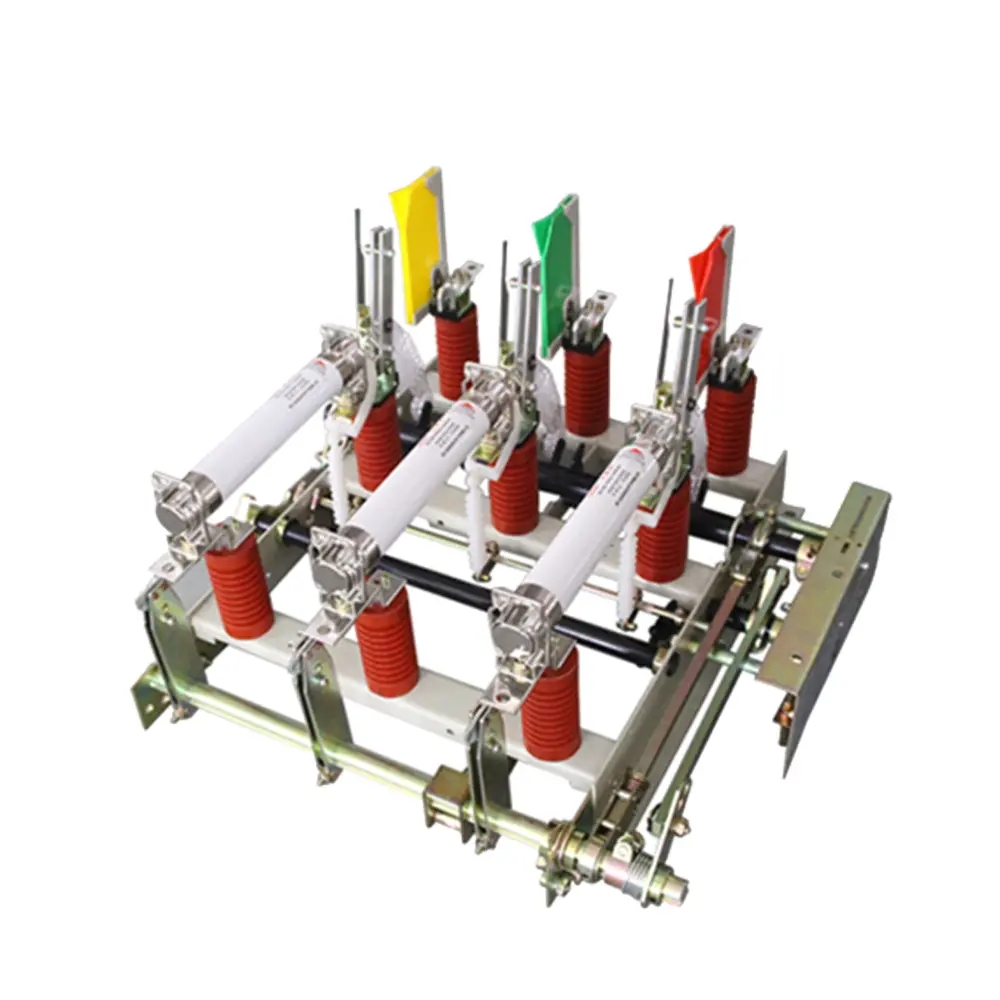

Серия FN5-12 (RDL) серии внутреннего переменного тока выключатель высокого напряжения

Отправить запрос

Внедрение продукции

Fn5 - 12 Внутренний AC High - Переключатель напряжения (далее именуемый нагрузкой) подходит для использования в сети AC 50 Гц, 12 кВ. Он используется для прерывания тока нагрузки и закрыть короткие - токи схемы. Переключатель нагрузки, оснащенный предохранителем, прерывает токи короткого замыкания и служит защитным переключателем.
Этот переключатель нагрузки может быть оснащен ручным механизмом CS6-1, специализированным механическим механическим механизмом CS или механизмом Electric Electric CJ.
После исчерпывающего тестирования типа и Long - термин «Испытание» Оценка операции по эксплуатации, производительность Fn5 - 12r (l) Внутренний AC High - Переключатель нагрузки напряжения - Комбинированное применение предохранителя. (1990 Edition) и GB3804 "3 - 63 кВ AC High - Переключатель загрузки напряжения" Стандарты. По сравнению с аналогичными иностранными продуктами, его технические параметры достигли уровня аналогичных продуктов. Он имеет небольшой размер и легкий вес, может использоваться в шкафах кольцевых сети и подстанциях типа коробки и широко используется при распределении мощности линии 10 кВ. Он может реализовать три позиции переключения, изоляции и заземления и эффективно избежать эксплуатации фазового потери оборудования.

FN-AC-High-voltage-Load-Switch-1

Модель и значение

product-351-220

Условия эксплуатации

1. Верхний предел температуры воздуха окружающего воздуха: +40 степень, нижний предел: -25 градусов
2. Высота не превышает 1000 м;
3. Среднесуточная относительная влажность не превышает 95%, среднемесячное среднее, не превышающее 90%.
4. Интенсивность землетрясения не превышает 8 градусов;
5. местоположение свободного от пожара, опасности взрыва, химической коррозии и тяжелой вибрации;
6. Уровень загрязнения: уровень II;
7. Окружающий воздух не должен быть значительно загрязнен коррозионными или легковоспламеняющимися газами, водяным парами или другими загрязнителями.

Технические параметры

Элемент	Параметры
Оцененное напряжение и максимальное рабочее напряжение (кВ)	12
Номинальная частота (Гц)	50
Рейтинг тока (а)	630
Номинальный ток разрыва активной нагрузки и 5% -ный рейтинг активный ток разрыва нагрузки (а)	630,31.5
Оцененный емкостный ток разрыва и рейтинг индуктивного разрыва тока (а)	10,40
Рейтинг трансферного тока (ка)	1.3
Номинальный короткий - Время выдерживает ток и номинальный пик выдержанный ток (KA)	20,50
Механическая жизнь (время)	2000

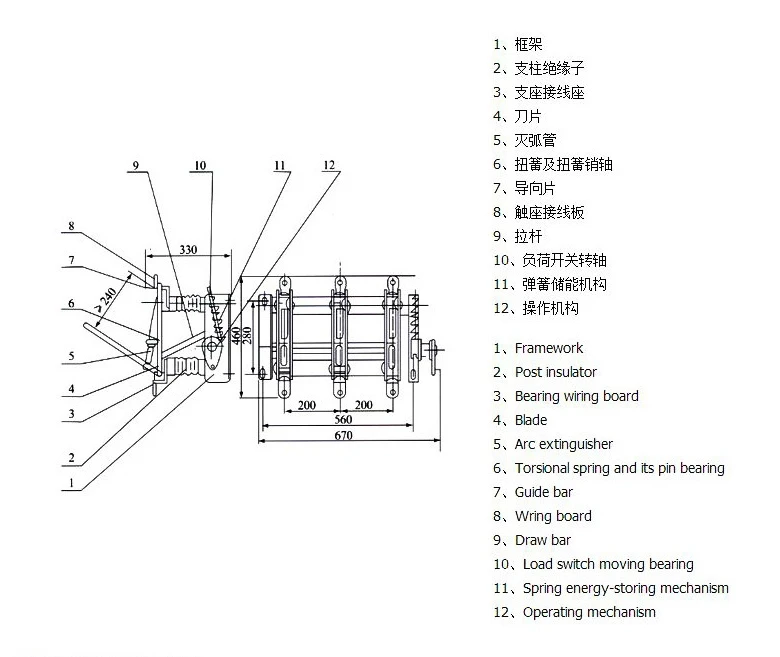

Размеры внешнего вида и установки

product-780-657

product-797-535
